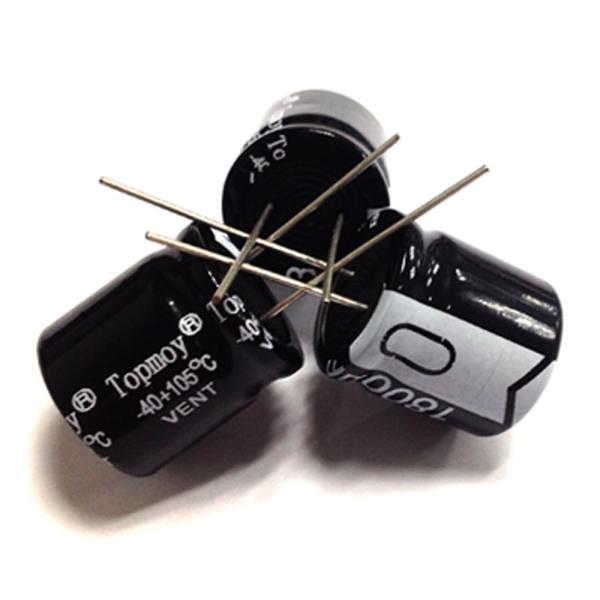

5000hrs High Ripple Radial Aluminum Electrolytic Capacitor 6.8uF 400V 10*13 105℃
Features
Specifications
Items | Characteristics | ||||||||||||
Capacitance Tolerance | ±20% (120Hz, 20℃) | ||||||||||||
Operating temperature Range | -55~+105℃ | -40~+105℃ | -25~+105℃ | ||||||||||
Rated Voltage Range | 6.3~100V | 160~400V | 450V | ||||||||||
Leakage Current | WV ≦ 100V, I ≦ 0.01CV or 3uA(After 2 minutes application of DC working voltage, at 20℃) | ||||||||||||
Dissipation Factor | Measurement Frequency: 120Hz. Temperature: 20℃ | ||||||||||||
tan δ) | Rated Voltage (V) | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | 160~250 | 350 | 400~450 | |
tan δ (MAX) | 0.20 | 0.17 | 0.16 | 0.14 | 0.12 | 0.10 | 0.08 | 0.08 | 0.15 | 0.20 | 0.25 | ||
When nominal capacitance exceeds 1000uF, add 0.02 to the value above for each 1000uF increase. (20℃,120Hz) | |||||||||||||
Low Temperature Stability | Measurement Frequency: 120Hz. | ||||||||||||
Rated Voltage (V) | 6.3 | 10 | 16 | 25 | 35 | 50 | 63~100 | 160~250 | 350,400 | 450 | |||
Impedance Ratio (MAX) | Z (-25℃) / Z (20℃) | 4 | 3 | 2 | 2 | 2 | 2 | 2 | 3 | 6 | 15 | ||
Z (-40℃) / Z (20℃) | __ | __ | __ | __ | __ | 3 | 3 | 4 | 10 | __ | |||
Z (-55℃) / Z (20℃) | 8 | 6 | 4 | 3 | 3 | 3 | __ | __ | __ | __ | |||
8000 hours, with application of working voltage at 105℃. | |||||||||||||
Load Life | Capacitance Change | Within ± 20% of Initial Value | |||||||||||
tan δ | 200% or less of Initial Specified Value | ||||||||||||
Leakage Current | Initial Specified Value or less | ||||||||||||
Shelf Life | 1000hours, no voltage applied, at 105℃. After Test:UR to be applied for 30 minutes, 24 to 48 hours before measurement. | ||||||||||||
Capacitance Change | Within ± 20% of Initial Value | ||||||||||||
tan δ | 150% or less of Initial Specified Value | ||||||||||||
Leakage Current | Initial Specified Value or less | ||||||||||||
Standards | JIS C 5141 and JIS C 5102 | ||||||||||||
Permissible Ripple Current | |||||||||||||
Temperature Coefficient | |||||||||||||
TEMP (℃) | 65 | 75 | 85 | 95 | 105 | ||||||||
Coefficient | 2.10 | 1.90 | 1.70 | 1.50 | 1.00 | ||||||||
Frequency Coefficient | |||||||||||||
WV (V) | Capacitance (uF) | Frequency (Hz) | |||||||||||
50 | 120 | 1K | 10K | 100K | |||||||||
6.3~100 | 10~100 | 0.60 | 0.70 | 0.85 | 0.95 | 1.00 | |||||||
220~1800 | 0.65 | 0.75 | 0.90 | 0.98 | 1.00 | ||||||||
2200~15000 | 0.75 | 0.80 | 1.00 | 1.00 | 1.00 | ||||||||
160~450 | 1~330 | 0.55 | 0.65 | 0.80 | 0.90 | 1.00 |
Dimension
Unit mm
D | 10 | 13 | 16 | 18 |
d | 0.6 | 0.6 | 0.8 | |
F | 5.0 | 7.5 | ||
α | 0.5 | |||
β | 2.0 |
Size and Max. Ripple Current
Voltage (V) | Cap. (mF) | Size ΦD×L(mm) | tanδ | IR (mArms,105℃,120Hz) | Voltage (V) | Cap. (mF) | Size ΦD×L(mm) | tanδ | IR (mArms,105℃,120Hz) |
160 | 10 | 10×16 | 0.20 | 125 | 350 | 22 | 13×20 | 0.20 | 260 |
22 | 10×20 | 0.20 | 200 | 33 | 16×20 | 0.20 | 360 | ||
33 | 10×20 | 0.20 | 250 | 47 | 16×20 | 0.20 | 430 | ||
47 | 10×20 | 0.20 | 300 | 68 | 16×25 | 0.20 | 560 | ||
68 | 13×20 | 0.20 | 470 | 68 | 18×20 | 0.20 | 550 | ||
82 | 13×20 | 0.20 | 510 | 82 | 18×25 | 0.20 | 610 | ||
100 | 13×25 | 0.20 | 620 | 100 | 18×25 | 0.20 | 700 | ||
100 | 16×20 | 0.20 | 630 | 120 | 18×30 | 0.20 | 830 | ||
150 | 16×20 | 0.20 | 770 | 150 | 18×35 | 0.20 | 960 | ||
220 | 16×25 | 0.20 | 1020 | 400 | 6.8 | 10×16 | 0.20 | 110 | |
330 | 18×30 | 0.20 | 1390 | 10 | 10×20 | 0.20 | 140 | ||
200 | 10 | 10×16 | 0.20 | 125 | 15 | 13×20 | 0.20 | 220 | |
22 | 10×20 | 0.20 | 200 | 22 | 13×20 | 0.20 | 260 | ||
33 | 10×20 | 0.20 | 260 | 33 | 16×20 | 0.20 | 360 | ||
47 | 13×20 | 0.20 | 390 | 47 | 16×25 | 0.20 | 470 | ||
68 | 13×20 | 0.20 | 470 | 47 | 18×20 | 0.20 | 450 | ||
82 | 16×20 | 0.20 | 550 | 68 | 18×25 | 0.20 | 585 | ||
100 | 16×20 | 0.20 | 630 | 82 | 18×25 | 0.20 | 610 | ||
150 | 16x25 | 0.20 | 840 | 100 | 18×30 | 0.20 | 765 | ||
220 | 18×25 | 0.20 | 1050 | 120 | 18×35 | 0.20 | 865 | ||
330 | 18×35 | 0.20 | 1430 | 150 | 18×40 | 0.20 | 985 | ||
250 | 10 | 10×16 | 0.20 | 140 | 450 | 6.8 | 10×20 | 0.22 | 110 |
22 | 10×20 | 0.20 | 200 | 10 | 13×20 | 0.22 | 180 | ||
33 | 13×20 | 0.20 | 320 | 15 | 13×25 | 0.22 | 240 | ||
47 | 13×20 | 0.20 | 390 | 22 | 16×20 | 0.22 | 290 | ||
68 | 16×20 | 0.20 | 520 | 33 | 16×25 | 0.22 | 390 | ||
82 | 16×20 | 0.20 | 550 | 33 | 18×20 | 0.22 | 380 | ||
100 | 16×25 | 0.20 | 680 | 47 | 18×25 | 0.22 | 480 | ||
150 | 18×25 | 0.20 | 860 | 68 | 18×30 | 0.22 | 630 | ||
220 | 18×30 | 0.20 | 1130 | 82 | 18×35 | 0.22 | 715 | ||
350 | 6.8 | 10×16 | 0.20 | 110 | 100 | 18×40 | 0.22 | 800 | |
10 | 10×20 | 0.20 | 140 |
TOPMAY PART NO. SYSTEM
TMCE | 30 | _ | 685 | M | 400V | P5 | B |
Product Category | Sub-Series | Capacitance 338=3300uF | Tolerance-+/-20% | Voltage | Pitch | Packing-bulk |
